vendredi 8 avril 2016

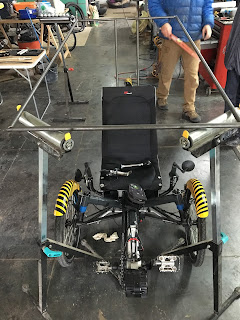

le 5 avril le scorpion vient de muer dans sa version solaire

le montage est loin d'être finit mais cela donne un aperçu du rendu

on a réalisé avec Serge un cadre en C42S de 18 mm épaisseur de 0,8 dixième un cadre de 1,62 sur 0,82  pour protéger les panneaux sur le pourtour comme ils sont doublés d'un alu (type cobon) ils sont maintenus par les 8 angles  .
le cadre est à 1,13 du sol et centre sur le scorpion qui fait en largeur 85  à ce stade de la construction deux tubes reposent sur les embases de la suspension avant et pour l'arrière deux tubes qui sont boulonnées  sur la fixation basse du châssis
reste a renforcer l'ensemble par des équerres et des tubes en diagonales pour l'arrière un porte bagage pour 4 sacoches avant soit 4 fois 12,5 litres qui va servir en même temps pour l'attelage de la remorque une remorque fabrication maison avec des roues de 26 suspendues pour deux autres capteurs solaires soit  440 watts  pour être autonome sur mes déplacements
(PS les panaux de 110 watts sont justes posés pour la photo)
